Pour connecter une machine ancienne, pas besoin de la remplacer ni d'ouvrir sa commande. Un capteur de courant posé sur l'alimentation, relié à un petit module qui envoie les mesures sur le réseau, suffit à savoir quand la machine produit, quand elle attend, quand elle est arrêtée, et combien d'énergie elle consomme. C'est la base de ce qu'on appelle un rétrofit IoT : ajouter un capteur IoT à une machine qui n'a pas été conçue pour communiquer.
Ce que ce capteur ne vous donnera pas : le nombre exact de pièces dans tous les cas, les codes d'alarme, le programme en cours. Pour ça, il faut un signal de la machine ou un accès à sa commande, et la réponse dépend de chaque machine. Et aucun capteur ne vous dira pourquoi la machine s'est arrêtée : ça, c'est le travail de l'humain.

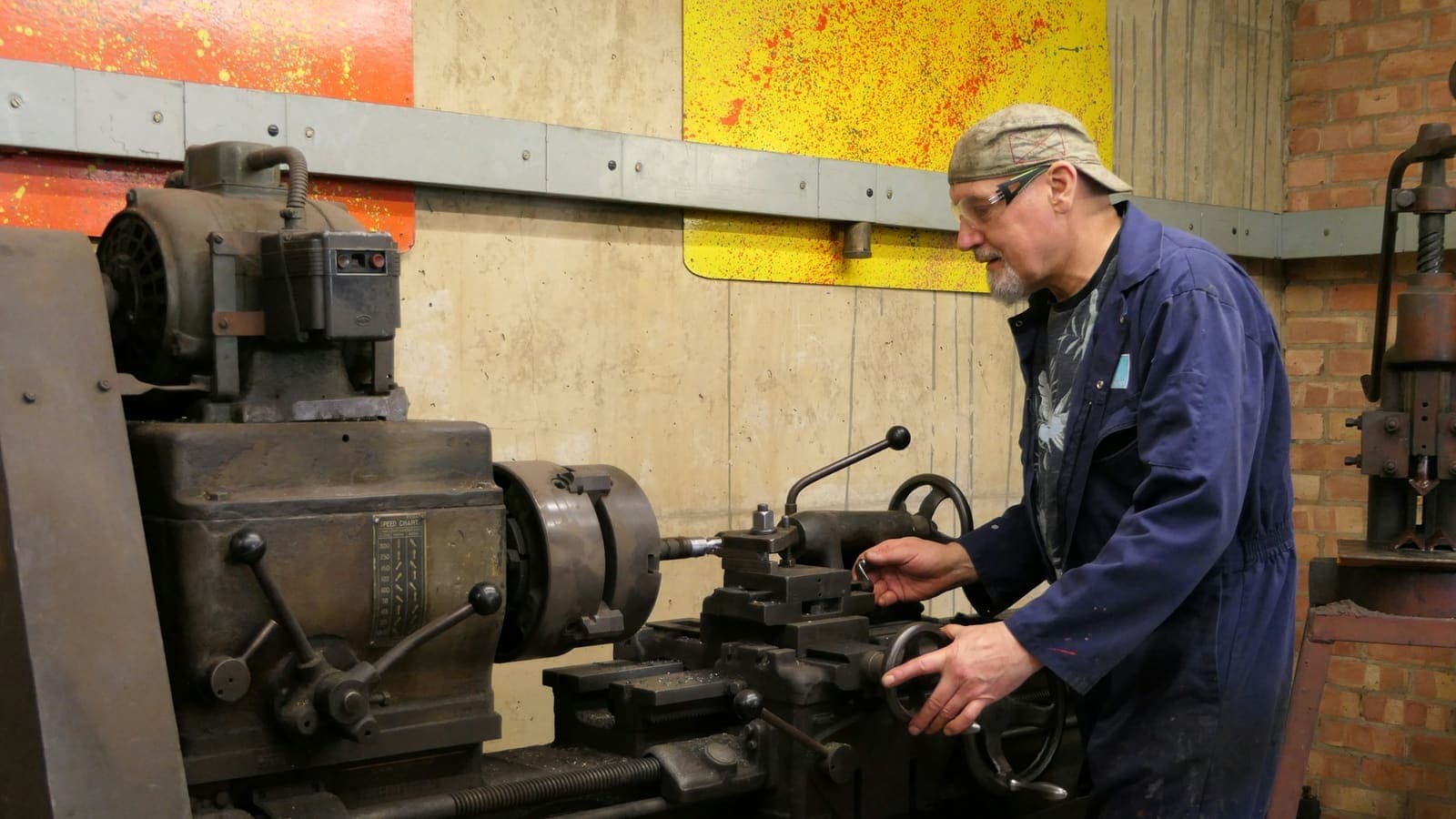

Une machine ancienne n'a pas besoin d'être remplacée pour être suivie
Dans un atelier de PME, le parc machines raconte l'histoire de l'entreprise : une presse mécanique achetée d'occasion, un tour à commande numérique des années 2000, une rectifieuse que seul l'ancien sait régler, et deux machines récentes avec un port réseau dont personne ne se sert. Les premières n'ont rien de « connecté ». Elles produisent pourtant des pièces bonnes tous les jours, et les remplacer pour avoir des données n'aurait aucun sens.
La bonne question n'est donc pas « la machine est-elle connectable ? », mais « qu'est-ce que j'ai besoin de savoir sur elle ? ». Très souvent, la réponse tient en trois points : est-ce qu'elle tourne, combien de temps elle s'est arrêtée, et ce qu'elle consomme. Ces trois informations s'obtiennent de l'extérieur, sans toucher à la commande.
Ce qu'on mesure simplement, de l'extérieur
La puissance, et donc l'état de la machine
Une machine consomme différemment selon ce qu'elle fait. Coupée, elle ne consomme rien ou presque. Sous tension mais à l'arrêt, elle consomme un peu : la commande, l'éclairage, la centrale hydraulique, la lubrification. En production, elle consomme nettement plus : la broche tourne, le moteur principal est en charge.
En mesurant la puissance appelée, on définit donc deux seuils et on en déduit trois états : arrêt, veille et production. Les seuils se règlent machine par machine, en observant sa consommation pendant quelques jours de fonctionnement normal. Il n'y a pas de valeur universelle : une perceuse d'établi et une presse de 200 tonnes n'ont rien en commun.
On peut ajouter un seuil au-dessus de la production normale : une consommation qui le dépasse mérite une alerte. Ce n'est pas un diagnostic, c'est un signal. Ça peut être un outil usé qui force, un frottement anormal ou simplement une matière plus dure que d'habitude. Quelqu'un doit aller voir.
L'énergie consommée
La même mesure, cumulée dans le temps, donne l'énergie en kWh : par machine, par jour, par équipe. C'est souvent la première fois qu'une PME voit sa consommation électrique découpée machine par machine, au lieu d'un compteur général pour tout le site.
L'ambiance de l'atelier
Un module de mesure peut aussi relever la température et l'humidité de l'air. Dans certains métiers, ce n'est pas un détail : une salle de métrologie, un stockage de granulés plastiques sensibles à l'humidité avant injection, une zone de collage ou de peinture. Si la température ou l'humidité fait partie de vos conditions de fabrication, un enregistrement continu vaut mieux qu'un relevé manuel deux fois par jour.
Ce qu'on ne voit pas sans la machine elle-même
Un capteur posé de l'extérieur a des limites, et il vaut mieux les connaître avant d'acheter.
| Information | Capteur de courant seul | Signal câblé de la machine | Lecture de la commande |
|---|---|---|---|
| Marche ou arrêt | Oui | Oui | Oui |
| Veille ou production | Oui, si les niveaux sont bien distincts | Selon le signal disponible | Oui |
| Énergie consommée | Oui | Non | Selon la commande |
| Nombre de pièces | Parfois, sur des cycles très réguliers | Oui, s'il existe un signal de fin de cycle | Oui, en général |
| Codes d'alarme | Non | Au mieux « défaut » ou « pas défaut » | Oui |
| Motif de l'arrêt | Non | Non | Non : c'est l'humain |
Le comptage des pièces est le point qui déçoit le plus souvent. Sur une presse qui fait une pièce par coup, chaque cycle se voit comme un pic de consommation, et on peut parfois les compter. Sur un centre d'usinage, un cycle contient des dizaines de mouvements différents, et compter les pièces à partir du courant devient peu fiable. Il faut alors un signal de fin de cycle (un contact libre, une sortie d'automate, un compteur existant) ou une lecture de la commande.
Le signal câblé le plus classique est la colonne lumineuse : vert, orange, rouge. Elle dit déjà l'état de la machine, et un module d'entrées peut en récupérer les signaux. Mais c'est une intervention sur le câblage de la machine, donc un travail d'électricien, avec l'accord du responsable de l'équipement.
Les commandes récentes savent souvent exposer leurs données par des protocoles industriels, OPC UA par exemple, ou MTConnect sur certaines machines-outils. C'est plus riche, mais ça suppose que la commande le permette (parfois avec une option du constructeur) et un vrai travail d'intégration machine par machine. Sur un parc ancien et hétérogène, le capteur de courant reste le dénominateur commun : il fonctionne sur toute machine alimentée électriquement, quel que soit son âge.
Le matériel : pinces de courant et petits modules d'acquisition
- Des capteurs de courant à pince ou à tore ouvrant. Ils se referment autour d'un conducteur, sans couper le câble. Sur une machine triphasée, une phase suffit pour détecter l'état ; pour une énergie précise, on mesure les trois phases et la tension.
- Un module d'acquisition, qui lit les capteurs, horodate les mesures et les envoie. Selon le modèle, il mesure aussi la température et l'humidité.
- Une liaison réseau : Ethernet si un câble passe à proximité, Wi-Fi sinon. Dans un atelier plein de métal, le Wi-Fi se vérifie sur place avant de se promettre.
- Un logiciel qui reçoit les mesures, les associe à la bonne machine, en déduit les états et les affiche.
Deux détails comptent plus qu'on ne le croit. D'abord, la fréquence de mesure : un point par minute suffit pour suivre l'énergie, mais il en faut nettement plus pour voir des arrêts de quelques dizaines de secondes. Ensuite, la surveillance du capteur lui-même : un module qui ne communique plus doit déclencher une alerte, sinon vous croirez qu'une machine est arrêtée alors que c'est son capteur qui s'est tu.
Prévenez aussi votre service informatique ou votre prestataire dès le début : des modules qui envoient des données sur le réseau de l'usine, ça se prévoit (adressage, réseau séparé si besoin, sortie vers un serveur extérieur ou non).
Installation : les précautions qui ne se négocient pas
Je ne vous donne pas de procédure de pose : c'est le travail d'un électricien, et chaque installation est différente. Mais voici les règles que je considère comme non négociables.
- Un électricien qualifié et habilité, interne ou externe, fait la pose. Pas « celui qui s'y connaît un peu ».
- Machine consignée avant toute ouverture d'armoire ou de coffret, selon vos procédures de consignation.
- Aucune intervention dans l'armoire d'une machine sans l'autorisation du responsable de l'équipement, et après avoir vérifié ce que ça implique côté constructeur (garantie, contrat de maintenance).
- Mesurer en amont quand c'est possible : sur le départ de la machine dans le tableau de distribution de l'atelier, plutôt qu'à l'intérieur de la machine. On ne touche pas à la machine, et c'est souvent plus accessible.
- Ne rien raccorder aux circuits de sécurité : arrêt d'urgence, protecteurs, barrières immatérielles. Un capteur de suivi n'a aucune raison d'y toucher.
- Documenter : étiqueter le capteur et le module, mettre à jour le schéma électrique. Le prochain technicien qui ouvrira l'armoire doit comprendre ce qu'il voit.
Rien de tout cela n'est compliqué, mais tout cela compte. Un capteur de suivi ne justifie jamais de prendre un risque électrique.
Ce qui vaut vraiment le coup
L'état automatique, le motif humain
Le vrai gain d'un capteur, ce n'est pas la courbe de consommation. C'est que les arrêts se détectent tout seuls, à la seconde, sans que personne ait à noter une heure de début et une heure de fin. Il ne reste à l'humain qu'à dire pourquoi, en qualifiant l'arrêt non qualifié. Plus d'arrêt oublié, plus de « une demi-heure vers 10 h » reconstitué de mémoire. C'est la combinaison que je décris dans l'article sur les motifs d'arrêt machine, et c'est ce qui rend une disponibilité, donc un calcul de TRS, crédible.
Le coût de l'énergie, machine par machine
Le suivi de la consommation d'énergie par machine réserve souvent une surprise : la veille. Une machine qui reste sous tension entre deux OF, pendant la pause ou toute la nuit, consomme pour rien. Prenons un exemple, avec des chiffres à remplacer par les vôtres :
| Donnée | Valeur d'exemple |
|---|---|
| Puissance en veille | 4 kW |
| Heures de veille hors production, par jour | 3 h |
| Énergie consommée en veille par jour | 4 × 3 = 12 kWh |
| Jours travaillés par an | 220 |
| Énergie par an | 12 × 220 = 2 640 kWh |
| Prix du kWh (prenez celui de votre contrat) | 0,20 € |
| Coût annuel de la veille | 2 640 × 0,20 = 528 € |
Pour une seule machine. Ce n'est pas une fortune, mais multipliez par le nombre de machines qui restent allumées. Et c'est une perte qui se corrige sans investissement : une consigne d'arrêt en fin de poste, une mise en veille automatique quand la commande le permet. L'autre usage est le coût énergétique par pièce ou par OF, utile pour chiffrer un devis quand l'énergie pèse lourd dans le prix de revient, en traitement thermique par exemple.
Les capteurs sont optionnels : on peut commencer sans
Je le dis franchement : vous n'avez pas besoin de capteurs pour commencer à suivre votre production. Un opérateur qui déclare au poste « je démarre », « pièce bonne », « rebut », sur un écran simple, donne déjà les quantités, les temps par étape et la qualité. Ça ne demande aucun électricien. Ce que vous n'aurez pas sans capteur : la détection automatique des arrêts, donc une disponibilité juste.
Les capteurs prennent tout leur sens dans trois cas :
- Les machines où l'opérateur n'est pas toujours là : un opérateur qui conduit plusieurs machines, une machine qui tourne la nuit sans personne.
- Les machines dont les arrêts se discutent : celle dont tout le monde dit qu'elle « s'arrête tout le temps », sans que personne puisse dire combien.
- Les machines qui consomment beaucoup, quand l'énergie devient un sujet de coût.
Ce que nous en avons fait dans cleartrak
Je développe cleartrak, un logiciel de suivi d'atelier pour PME industrielles. Voici ce qu'il fait aujourd'hui avec les capteurs, et ce qu'il ne fait pas.
- Il accepte des modules de mesure : des modules WISE, enregistrés par leur adresse MAC, et des boîtiers qui envoient leurs mesures par HTTP. Chaque module est associé à une machine.
- Les mesures remontées : puissance, énergie, température, humidité.
- L'état de la machine est déduit de la consommation, avec des seuils réglés par machine : arrêt, veille, production. Au-delà du seuil de production, une alerte de dépassement est levée. La marche et l'arrêt sont détectés sans aucune saisie, et alimentent la frise d'états et la disponibilité du TRS.
- Un module qui ne communique plus déclenche une alerte, et la frise montre une perte de connexion, pas un faux arrêt. Les valeurs des capteurs s'affichent aussi sur l'écran atelier.
- L'énergie s'affiche sur la fiche machine, en courbe. Quand une étape de fabrication se termine, un résumé des capteurs est joint au journal du lot : part du temps en marche, énergie consommée.
- Les arrêts détectés attendent leur motif. Sur la fiche machine, réservée aux administrateurs et aux managers, on choisit la cause dans la liste du site, et le TRS est recalculé. Voir TRS et arrêts machine.
Ce qui n'est pas disponible aujourd'hui : la lecture directe de la commande des machines par OPC UA, Modbus ou MTConnect. Si vous avez déjà d'autres compteurs ou boîtiers en place, on regarde au cas par cas, sans rien promettre avant d'avoir vu. Et cleartrak fonctionne sans aucun capteur, à partir des déclarations au poste : les capteurs sont un module au choix, qui ajoute la frise d'états automatique et une disponibilité juste. Le détail est sur la page capteurs et machines.
Pour voir ce que donnent vos machines, anciennes comprises, il y a le pilote gratuit et cadré : un atelier, 3 à 5 machines, 4 à 6 semaines. Gratuit parce que je construis mes références et que la mise en place se compte en heures, pas en jours : le risque est de mon côté, pas du vôtre.
